產品簡介
1158C是一款應用廣泛、通用經濟型、外夾式、時差法超聲波流量計。它具有非常簡單的安裝方式，無需破管、無需停水，使客戶輕松實現靈活的管道流量測量。產品還可以配備 安裝夾具，無需日常維護，長期提供可信、無飄移的測量。它采用了X進的數字相關技術和智能自適應聲波技術，使它的測量穩定性更加突出。
產品特點
1、穩定性好，精度高
●線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；
2、測量范圍廣，三種探頭可選
●選用不同型號的傳感器,可實現口徑 DN15 ～ DN6000mm 管道流量的測量；
●測量流速范圍可達-32m/s~+32m/s；
●采用一體式結構，在測量點即可完成測量，符合絕大多數儀表的使用習慣，結構更合理；
3、防護等級高，性價比高
●采用全灌膠防水工藝，防護等級IP68；體積小，具有防水、防爆（本安型）功能；
●本地顯示；可選配所有種類傳感器；
●可浸入水下2米工作；
4、多重顯示，操作方便簡捷
●一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
●既可用磁性棒在一次表上瀏覽參數，出可通過二次表用中文進行參數再設定或顯示,使用操作方便簡捷；、
5、支持中英文菜單
●不同版本的流量計，可支持中文或英文菜單；
6、可靠性高
6、可靠性高
●采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；
7、抗干擾能力強
●采用雙平衡信號差分發射、接收電路，有效抵御變頻器，電視塔、高壓線等強干擾源；
8、強大的自動記憶功能
●自動記憶前64日、前64月、前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是否正常；
9、組網快捷，傳輸距離遠
●一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
技術參數
1、1158C由變送器、傳感器兩部分組成。外夾式探頭具有安裝簡單，無需破管，現場無需停產等特點。特別適用各種耐壓要求的現場流量測量。這種安裝方式無運動部件，與傳統流量計相比，具有可靠性高，維護率低的顯著特點。
2、1158C超聲波流量計采用了X進的模塊化一體式設計，獨立菜單操作，液晶背光顯示。產品變送器防護等級達到IP65，傳感器防護等級達到IP68，適應于潮濕、浸泡等惡劣環境下的使用。
3、1158C超聲波流量計集合了目前工業場合使用的RS485通訊接口、4-20mA電流信號、脈沖輸出、MODBUS協議，可以構成流量計量管網需求。另外產品可以擴展使用太陽能、雷姆電源、防爆/隔爆等功能模塊，使產品能夠滿足各種應用環境的使用。
4、1158C超聲波流量計采用外夾式安裝，在變送器菜單中輸入現場管徑大小、管壁厚、管材、測量介質、探頭安裝方式，即可測算出探頭安裝距離進行安裝。完成產品電氣連接后即可進行測量工作。即使是 次使用，也可輕松實現測量。
| 手持式超聲波流量計 | 管段式超聲波流量計 | 外加式超聲波流量計 | |||||||
| 管徑范圍 | DN80-4000 | DN20-2000 | DN20-4000 | ||||||
| 流速范圍（m/s） | 0.01～12 | ||||||||
| 準確度（%） | 單聲道 | 雙聲道 | 三聲道 | 單聲道 | 雙聲道 | 三聲道 | 1.5 | ||
| 1 | 1 | 0.5 | 1.0（校正0.5） | 0.5 | 0.5 | ||||
| 測量介質 | 飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體 | ||||||||
| 管道材質 | 金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等） | ||||||||
| 管襯材質 | 玻璃鋼、沙漿、橡膠等 | ||||||||
| 信號輸出 | 1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS. | ||||||||
| 鍵 盤 | 2×8漢字鍵盤 | ||||||||
| 顯示器 | 2×10漢字顯示或英文顯示 | ||||||||
| 測量功能 | 顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。 | ||||||||
| 數據存貯 | 可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。 | ||||||||
| 環境溫度 | 轉換器：-10～45℃（特殊環境請說明） | ||||||||
| 傳感器：-40～+60℃（常溫型） | |||||||||
| -40～+160℃(高溫型) | |||||||||
| 傳感器材質 | 不銹鋼和陶瓷 | 不銹鋼和普通碳鋼 | 常溫型為尼龍高溫型為合金鋁 | ||||||
| 傳感器承壓能力 | 管內部分壓力小于4.5MPa | DN20～700mm小于2.5MPa | 與管道內壓力無關建議不浸水工作 | ||||||
| DN800～2000mm小于1.6MPa | |||||||||
| 傳感器防護等級 | IP68 | ||||||||
| 轉換器防護等級 | 壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67 | ||||||||
| 防爆等級 | EXdⅡBT6 | ||||||||
| 傳感器電纜長度 | < 500m | < 500m | < 300m | ||||||
| 傳感器電纜型號 | 專用電纜SEYV-75-2(直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜 | ||||||||
| 工作電源 | AC220V, DC12～36V 0.8A (可選) | ||||||||
| 轉換器外形尺寸 | 壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm | ||||||||
| 傳感器外形尺寸 | 220×?20(桿部)×?50（連接部)mm | 見管段傳感器數據表 | 60×40×35mm | ||||||
| 轉換器重量 | 壁掛式：1.2Kg 盤裝式：0.8Kg 一體式：1.4Kg | ||||||||
| 傳感器重量 | 0.7Kg/支 | 見管段傳感器數據表 | 0.2Kg/支 | ||||||
| 熱量測量功能 | 測量供熱量、熱損耗、入口溫度、出口溫度 | ||||||||

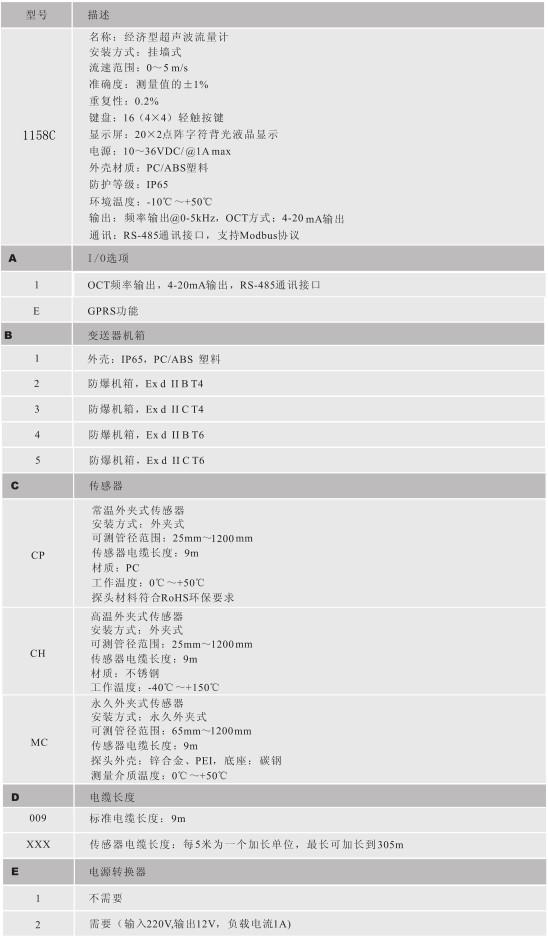

產品選型
