產品簡介
噴涂耐磨熱電阻被廣泛用于化工廠、冶煉廠、火電廠等工作場所。
主要技術參數
測量范圍：-200~420℃
分度號：Pt100、Cu50
精度等級：A級 ±（0.15℃+0.002｜t｜），B級 ±（0.30℃+0.005｜t｜）、±（0.30℃+0.006｜t｜）
保護管直徑：根據客戶需求
保護管材質：根據客戶需求
熱電阻接線：三線制接線或四線制接線
熱響應時間：T0.5≤100S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)。
熱電阻公稱壓力：2.5MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不Jin與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
熱電阻置入深度：根據客戶需求
熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
熱電阻Jue緣電阻：常溫Jue緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫Jue緣電阻值應不小于100MΩ。
執行標準：JB/T8622-1997標準
結構原理
熱電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化來測量溫度的，鉑電阻是由感溫元件、不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑電阻可以同時輸出二組相同電阻信號供使用，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合。

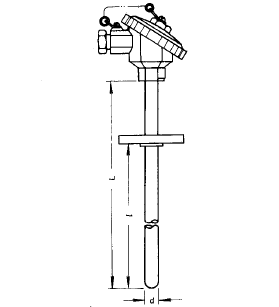

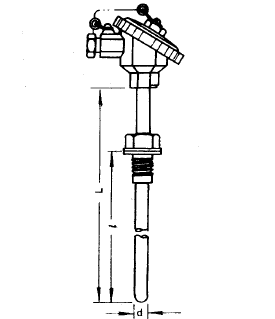

結構圖片
規格可定制
無固定裝置 螺紋連接 活動法蘭連接 固定法蘭連接
