產品簡介
熱套式熱電阻作為溫度測量?jī)x表可與顯示儀表配套實現溫度的顯示和控制，套管式熱電阻可以直接測量和控制生產過程中0-800℃范圍的氣體，液體和蒸汽的溫度，不***可用于發電廠管道的溫度測量，同時也可用于其它工業部門生產過程中的溫度測量。
主要技術參數
測量范圍：0-800℃
分度號：K分度
精度等級：Ⅰ級（±1.5℃或±0.004｜t｜）Ⅱ級（±2.5℃或±0.0075｜t｜）
熱電阻類別：鎳鉻-鎳硅，可以為雙支
保護管材質：根據客戶需求
保護管插深：根據客戶需求
熱響應時間：T0.5<75S（在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。
熱電阻公稱壓力：≤10MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
熱電阻流速：無
熱電阻jue緣電阻（常溫）：常溫jue緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫jue緣值應≥100MΩ。
執行標準：JB/T9238-1999
工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電阻所產生的熱電動勢的對應溫度值。熱電阻的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電阻的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。
結構圖片

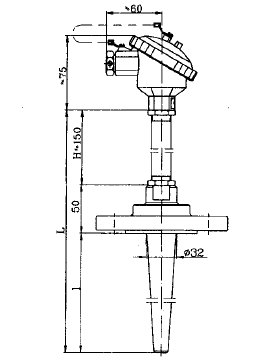

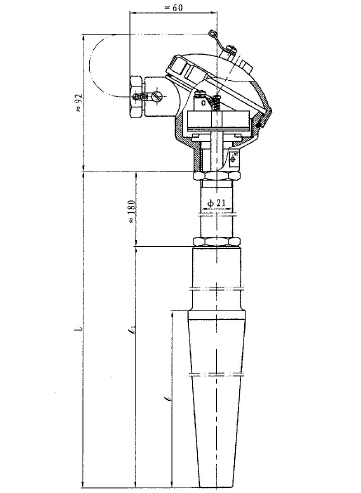

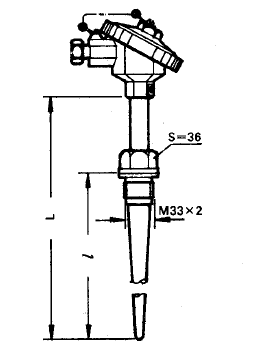

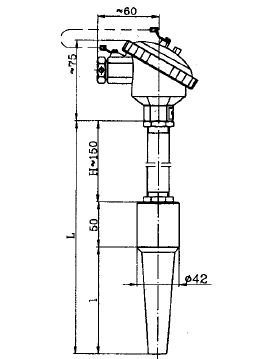

固定螺紋錐形套管 固定法蘭直形套管 焊接式錐形套管 高壓焊接式錐形套管
