產品簡介
Y系列 普通壓力表適用于測量無爆炸危險、不結晶、不凝固及對鋼、銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
技術參數
精度等級：2.5級
表盤直徑：40mm、60mm、100mm、150mm、200mm
安裝型式：徑向型/軸向型
接頭螺紋：M10*1、M14*1.5、M20*1.5
表殼材質：普通鋼
接頭材質：銅合金HPb59-1
彈簧管材質：磷銅QSn4-0.3
機芯：銅合金
使用環境溫度：-40～70℃相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）

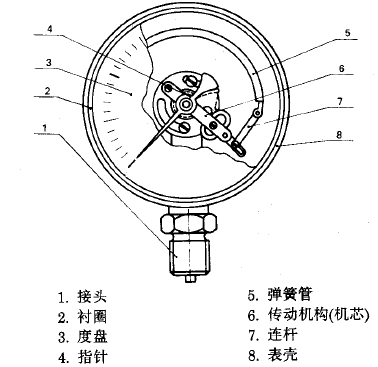

結構原理
儀表的測量系統由接頭、彈簧管和傳動機構組成，通過指針指示儀表讀數；當被測介質的壓力通過接頭傳至壓力表的彈簧時，彈簧管受壓力的作用而產生彈性形變，從而帶動傳動機構及指針，此時指針在壓力表表盤上指示的刻度值，即為被測介質的壓力值。
型號 | 精度等級 | 測量范圍 Mpa | 結構特點 | 接頭螺紋 |
Y-60 | 2.5 | 0-0.06 0.1 | 徑向 | M14×1.5 |
Y-100 Y-150 Y-200 | 1.6 | M20×1.5 | ||
Y-60Z | 2.5 | 軸向 | M14×1.5 | |
Y-100Z Y-150Z | 1.6 | M20×1.5 | ||
Y-60ZT | 2.5 | 軸向帶前邊 | M14×1.5 | |
Y-100ZT Y-150ZT | 1.6 | M20×1.5 | ||
Y-100TQ Y-150TQ | 徑向帶前邊 |
型號舉例
Y-40表示表盤直徑40mm的徑向型普通壓力表
Y-60Z表示表盤直徑60mm的軸徑向型普通壓力表

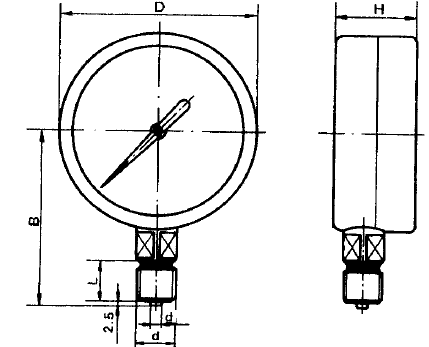

安裝圖
