產品簡介
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
技術參數
精度等級：2.5級，1.6級
表盤直徑：100mm,150mm
安裝型式：徑向型
接頭螺紋：M20*1.5
表殼材質：普通鋼
接頭材質：黃銅HPb59-1
膜盒材質：錫青銅QSn6.5-0.1
安裝方式：徑向式垂直安裝
使用環境溫度：-25～55℃；相對濕度不大于80%，周圍空氣中不含有腐蝕儀表的有害氣體
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
結構原理
儀表由測量系統（包括接頭、波紋膜盒等），傳動機構（包括撥桿機構、齒輪傳動機構），指示部件（包括指針與度盤）和外殼（包括表殼、襯圈和表玻璃）所組成。儀表的工作原理是基于波紋膜盒在被測介質的壓力作用于膜盒時，其自由端產生相應的彈性變形，再經齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針將被測值在度盤上指示出來。
型號舉例
YE-100B表示表盤直徑為100mm的徑向型耐腐蝕不銹鋼膜盒壓力表
YE-150BFZ表示表盤直徑為150mm的徑向型耐腐蝕抗振不銹鋼膜盒壓力表
標度范圍、精度等級、重量
| 型號 | 標度范圍（KPa） | 精度等級 | 重量 | ||
| 正壓 | 負壓 | 正負壓 | |||
| YE-100 YE-150 | 0~1.6 0~2.5 0~4 0~6 0~10 0~16 0~25 0~40 | -1.6~0 -2.5~0 -4~0 -6~0 -10~0 -16~0 -25~0 -40~0 | -0.8~0.8 -1.2~1.2 -2~2 -3~3 -5~5 -8~8 -12~12 -20~20 | 1.6 2.5 | 0.5 |

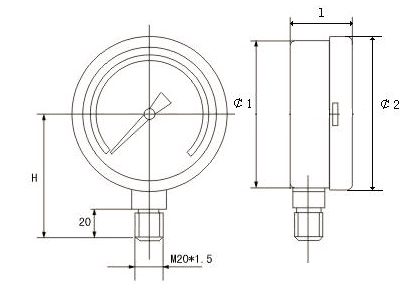

安裝圖片
