產品簡介
為使通用型壓力儀表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及Bi須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且不易清洗的場合，應Bi須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜壓力表。Y-MF法蘭安裝型隔膜壓力表主要用于測量石油化工、制堿、化纖、染化、制藥、食品和制酪等工業部門生產過程中各種流體介質壓力。
技術參數
精度等級：1.6級或1級
測量范圍：0-1.0MPa（0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40或-0.1～0、0.06、0.15、0.3、0.5、0.9、1.5、2.4MPa范圍可選）也可做成其它壓力單位
接頭螺紋：M20*1.5或其它
表殼材質：普通鋼
接頭材質：銅合金
彈簧管材質：磷銅
密封液：硅油或其它
隔膜體材質：0Cr18Ni9（304）
隔離膜片材質：316L
隔膜體連接方式：法蘭安裝
使用環境溫度：-40～70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·3
外殼防護等級：IP54
結構原理
當測量介質的壓力作用于隔離膜片時，則膜片產生變形，產生的壓力通過密封液傳導至壓力表彈簧管，使彈簧管產生形變并帶動齒輪傳動機構和指針，此時指針在表盤上指示的壓力值就等于測量介質的壓力。

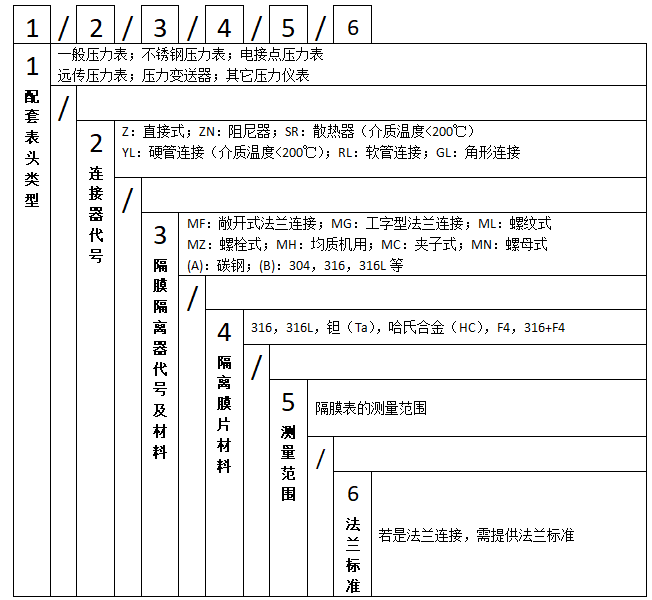

使用選型
型號舉例：
Y-100/Z/MFB/316L表示表盤直徑為100mm法蘭為不銹鋼，隔離膜片為316L敞開式法蘭連接的隔膜壓力表
Y-100B-F/Z/MFB/316L表示表盤直徑為100mm法蘭為不銹鋼，隔離膜片為316L法蘭連接的不銹鋼隔膜壓力表

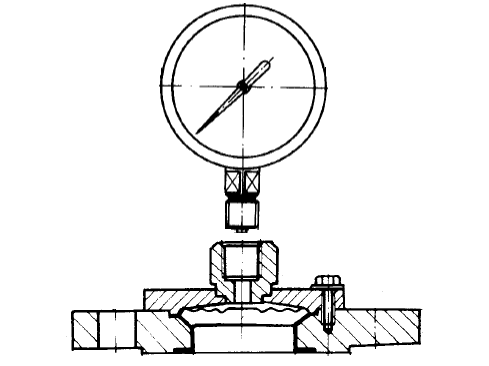

安裝圖片
